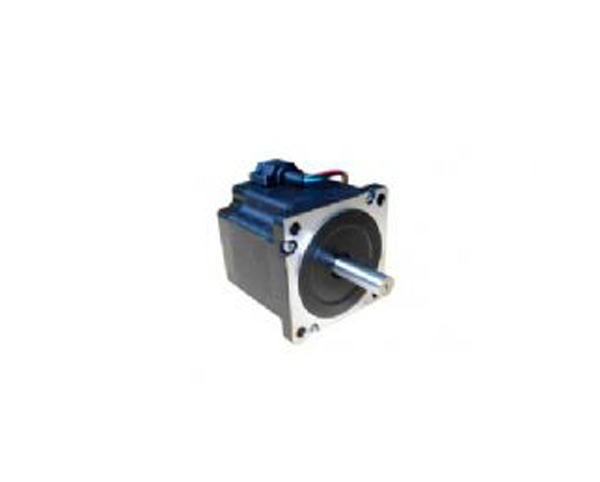

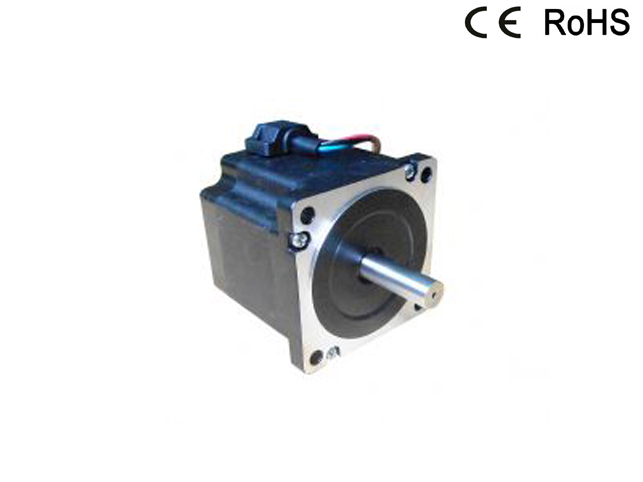

Introducere produs: Motor cu două faze Seria Nema 34
ECON oferă un motor pas cu pas cu fază de înaltă calitate de 2 grade de 1,8 °, care este fabricat din cupru de înaltă calitate din tablă de cupru și magnet permanent anti-înaltă temperatură. Aceste motoare pas cu două faze sunt disponibile în dimensiunea cadrului Nema17,23, 34 sau 42, cu cuplu de menținere de 0,4 până la 30 N.M. Motoarele pas cu 2 faze ale ECON sunt foarte fiabile și cu încălzire redusă. Se pot mișca lin și liniștit, fără zone de rezonanță evidente pe întregul interval de viteză.
Caracteristica tehnicii produsului: Motor cu două faze Seria Nema seria 34
Rezistență la izolare: 500VDC100MΩ Min
Rezistență la izolație: 500VAC 50Hz 1mA 1 Min
Temperatura mediului: -20 ~ + 40ºC
Creșterea temperaturii: 80ºC Max
Grad de izolare: B

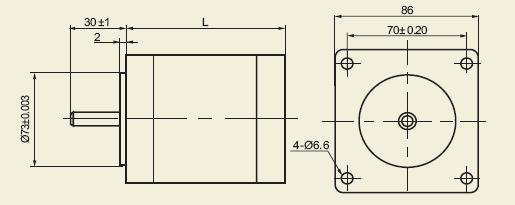

Dimensiune
Model | Diametrul arborelui (mm) | Extensie arbore (mm) | Lungime arbore (mm) |
EO86-20 | 9.5 | Flat 1x25 | 20 ± 1 |
EO86-35 | 12.7 | Flat 1x25 | 20 ± 1 |
EO86-45 | 12.7 | Flat 1x25 | 20 ± 1 |
EO86-80 | 12.7 | Cheie plată 5x25 | 20 ± 1 |
EO86-120 | 12.7 | Cheie plată 5x25 | 20 ± 1 |
Date tehnice despre produs:
Model | Cuplul de susținere (NM) | Curent / Faza (A) | Rezistenţă (Ω) | Inductanţă (MH) | Inerție rotativă (GNaN2) | Lungime (MM) | Greutate (Kg) | Conduce | Cel potrivit conduce |
EO86-20 | 2.0 | 4 | 1.3 | 3.2 | 1000 | 65 | 1.7 | 8 | TD872S |
EO86-35 | 3.4 | 2.8 | 1.4 | 3.9 | 1000 | 67 | 1.7 | 8 | TD872S |
EO86-45 | 4.5 | 4 | 0.9 | 2.6 | 1400 | 80 | 2.3 | 8 | TD872S |
EO86-80 | 8.1 | 4.2 | 1.3 | 6.4 | 2700 | 118 | 3.8 | 8 | TD872S |
EO86-120 | 12.2 | 4.5 | 1,65 | 11.5 | 4000 | 156 | 5.4 | 8 | TD872S |
Curba cuplului-viteză
| Tensiune: 48VDC Drive: TD556 |

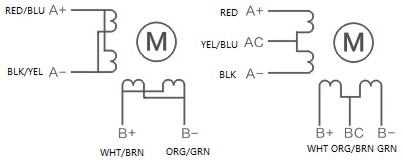

Cablarea motorului
Serviciu produs:
ECON oferă servicii tehnice de la început până la sfârșit și va oferi un an de garanție. Orice problemă, poate trimite e-mail către inginerul nostru tehnic și de vânzări, sau chat direct pe site-ul nostru.
Plată și livrare:
ECON acceptă T / T, Paypal, Western Union pentru a efectua plata. Putem aranja expedieri rapide, aeriene și maritime, avem o echipă profesională care să se ocupe de logistică.
