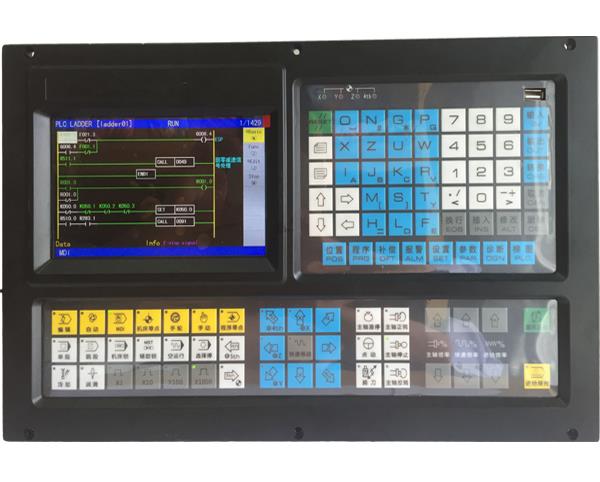

3 Regulator de frezare a axei (controler de foraj) cu PLC

Introducere produs: Controler de frezare cu 3 axe (controler de foraj) cu PLC

Controlerul de frezare ECN3000TM este o nouă generație de sistem CNC. Ca versiune actualizată, acceptă ciclul de frezare, de foraj și de foraj. Acesta folosește un procesor de înaltă capacitate de 32 biți și un dispozitiv programabil FPGA la scară foarte mare, aplică tehnologie de control multi sarcini în timp real și tehnologie de interpolare hardware și este capabil să efectueze controlul mișcării la nivel de µm și controlul logic PLC.it este o mișcare cnc avansată controler cu PLC.

Caracteristici: Regulator de frezare cu 3 axe (controler de foraj) cu PLC

● Controlul a trei axe; 3 axe de legătură; 2 fusuri analogice

● Cicl de interpolare de 1ms, precizie de control 0,1μm.

● Două canale -10V ~ 10V ieșire analogică de tensiune, suportă control dublu ax

● Tipuri liniare, tip index și tip S etc., pot fi alese tipuri de accelerare și decelerare.

● Încorporată cu programare PLC, poate fi aleasă programarea curentă a PLC-ului care rulează

● PLC afișat online, monitorizare în timp real, semnalizare în timp real

● Suportă programarea macro tip de declarație, acceptă codurile macro cu apeluri de parametri.

● Tapetarea flexibilă și atingerea rigidă pot fi setate după parametri

● Include spirală, scalare, coordonată polară, cerc fix și o varietate de funcții ale ciclului compusului.

● Include funcții de alarmare și reluare istorică, este convenabil pentru utilizatori să funcționeze și să întrețină.

● Sprijinați parolele pe mai multe niveluri pentru întreținerea și gestionarea echipamentelor

● Intrare generală de 36 de puncte / ieșire generală de 36 de puncte

● Suport standard RS232 și port USB, suport pentru operare documente disc U, configurare sistem și software

actualizat, poate îndeplini funcțiile pe care le transferă documentele, porturile seriale de prelucrare DNC și prelucrarea online a USB.

Axa de control:

● Axa de control: 3 axe (X, Y, Z)

● Axa de legătură: 3 axe Funcții ale axei de alimentare

● Interval de comandă de poziție:

Intrare metrică (G21) -9999.9999mm ~ 9999.9999mm, unitatea de comandă minimă: 0,0001mm

Intrare inch (G20): -999.9999inch ~ 999.9999inch, unitatea de comandă minimă: 0.0001inch

● Ration electronic gear: multiplicator de comandă 1 ~ 65536, multiplicator de comandă1 ~ 65536

● Viteza de traversare rapidă: maxim 60m / min

● Înlocuire rapidă a traversului: F0, 25%, 50%, 100% patru niveluri de reglare în timp real

● Viteza de alimentare a tăierii: viteza maximă de alimentare: maxim 15m / min (G94) sau 500.00mm / r (G95)

● Schimbarea vitezei de avans: reglare în timp real de la 0 la 150% la șaisprezece niveluri

● Rata de alimentare manuală: reglare în timp real de la 0 la 150% la șaisprezece niveluri

● Alimentare MPG: 0.001mm, 0.01mm, 0.1mm, 1mm patru angrenaje

● Alimentare cu un singur pas: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm patru angrenaje

● Mod de interpolare: interpolare liniară, interpolare arc, interpolare în spirală și rapping

● Funcția automată a șamponului

Tipuri de accelerare / decelerare:

● Tăierea alimentării: înainte de tipul liniar de accelerare și decelerare, înainte de tipul de accelerare și decelerare, după tipul liniar de accelerare și decelerare și după tipul de indice de accelerare și decelerare.

● Mișcare rapidă: înainte de tipul liniar de accelerare și decelerare, înainte de accelerarea și decelerarea tip S, după accelerarea și decelerarea tip liniar și după tipul de accelerare și decelerare.

● Sistem cu funcție de previzualizare, poate citi programare 15 NC, poate face o interpolare a liniilor mici în viteză mare și lin, este potrivit pentru procesarea componentelor uneltei.

● Viteza inițială de accelerare și decelerație, viteza finală și viteza de accelerare și decelerație setată de parametri.

● Modul manual, modul roții de mână este după controlul accelerației și decelerației, modul roată de mână poate alege modul de urgență sau modul de funcționare completă.

● Poziționarea rapidă poate alege linia liniară sau ruptă.

Funcțiile axului fusului:

● Două canale -10V ~ 10V ieșire analogică de tensiune, suportă control dublu ax

● Codificator ax: setarea liniilor de codare (100 p / r ~ 5000p / r)

● Raportul de transmisie al codificatorului și fusului: (1 ~ 255) :( 1 ~ 255)

● rația axului: 50% ~ 120% opt etape de cotitură în timp real în total

● Controlul vitezei constante a liniei axului

● Cerc de tapping, tapping rigid

Funcțiile instrumentului

● Compensarea lungimii sculei

● Compensarea razei punctului sculei (tip C)

Compensare de precizie:

● Compensarea erorilor de pas de filet: punctele de compensare, intervalul de compensare, pot compensa poziția inițială.

● Compensarea retragerii: poate seta intervalul invers la mașina-unelte de interpolare prin frecvență fixă sau mod de viteză de ridicare.

Funcții PLC:

● Programare PLC la două niveluri, viteza de funcționare este de 1,5 μs / pas instrucțiune de bază; Mai ales 4700 de pași, ciclul de programare la primul nivel este de 8ms.

● Suport avertizare PLC și alarmă PLC.

● Sprijină multiplicarea programării PLC (în majoritate 20), programarea curentă a PLC poate fi aleasă.

● 45 de tipuri de comenzi (10 tipuri de comenzi de bază, 35 de tipuri de comenzi funcționale)

● Intrare / ieșire unitate I / O: 36/36

Interfață de afișare:

● LCD cu ecran lat de 7.0 inch, latitudine 800 × 480

● Afișarea chineză, engleză etc. înmulțesc limbile

● Se afișează calea instrumentului 2D.

● Ceas în timp real

Mod de operare:

● Moduri de funcționare: editare, introducere automată, resetare mașină-unelte, roată de mână / un singur pas, manual, DNC.

● Managementul autorității cu operare multiplă.

● Jurnal de alarmă

Editarea programului:

● Capacitatea programului: 56 MB, poate stoca 400 de programări în cea mai mare parte (include subprogramare, programare Marco)

● Funcția Editare: Programare / programare / segment de regăsire, modificare, ștergere, copiere și lipire

● Format de programare: cod ISO, acceptă programul macro de declarații, acceptă coordonate relative, coordonate absolute și coordonate polare.

● Programarea apelurilor: acceptă apeluri cu parametri macro, nivel de subprogram de nivel 4.

Funcția de comunicare:

● RS232: program de părți, parametri și unele documente de transmisie în două sensuri, acceptă programul PLC, actualizarea porturilor seriale ale software-ului de sistem.

● USB: operarea de documentare a discului U, procesarea discului U direct, programul de asistență PLC, actualizarea software-ului de sistem U.

● Sprijină funcția de procesare DNC a portului serial și funcția de procesare online USB, fiabilitate și siguranță

Fiabilitate și funcție de siguranță

● Oprire de urgență

● Limita rutelor hardware

● Inspectarea rutelor software

● Backupuri de date și recuperare date.

Dimensiune: Controler de frezare cu 3 axe (controler de foraj) cu PLC

Cod G / M

Serviciu produs:

ECON oferă servicii tehnice de la început până la sfârșit și va oferi un an de garanție. Orice problemă, poate trimite e-mail către inginerul nostru tehnic și de vânzări, sau chat direct pe site-ul nostru.

Plată și livrare:

ECON acceptă T / T, Paypal, Western Union pentru a efectua plata. Putem aranja expedieri rapide, aeriene și maritime, avem o echipă profesională care să se ocupe de logistică.
