Sistem de control de servo pas şi pas cu pas pentru Auto-şurub maşină de conducere
Introducere

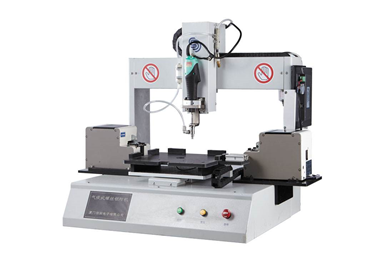

Modul tradiţional de a şurub de blocare este de mână, care este eficienta scazuta. Acum constructor dezvoltat Auto-înşurubare masina pentru şurubul de blocare, această maşină poate satisface înaltă eficienţă şi cerinţa de mare precizie din factories.it este o mare parte din linie automata de producţie.
Cerinţa de caracteristici cheie pentru unitate şi motor
1. acest gen de nici o cerinţă de interpolare, doar poziţia la poziţia, ea trebuie să se deplaseze rapid şi poziţionare cu precizie
2. asamblarea spaţiul este mic, că nu este bun pentru răcire, deci cu maşina şi cu motor trebuie să fie redusă încălzire
3. low zgomotos
Specificațiile principale de masina
Tabelul populare tip maşină de Auto-înşurubare | |||
Axa | Load(kg) | Transmisie | Inertia(kg.m2) de încărcare |
X | 3 | Scripete de sincronizare 24MM | 2.16 * 10 ^ -4 |
Y | 2 | Scripete de sincronizare 24MM | 1.44 * 10 ^ -4 |
Z | 1.5 | Scripete de sincronizare 24MM | 1.08 * 10 ^ -4 |
Axa | Max speed(rpm) | ACC(s) | Inertia(kg.m2)) de încărcare | Torque(N.M) |
X | 800 | 0.1 | 2.16 * 10 ^ -4 | 0.22 |
Y | 800 | 0.1 | 1.44 * 10 ^ -4 | 0.15 |
Z | 600 | 0.1 | 1.08 * 10 ^ -4 | 0,3 |
Axa x | Axa Y | Axa Z | |
Cu maşina | TS808 | TD542S | TD542S |
Motor | TC57-28 | TO57-25 | TO57-25 |
Cuplul | 2.8N. M | 2.5N. M | 2.5N. M |
Encoder(PPR) | 1000 |
Soluţie (pas servo şofer şi sistemul de control al motorului + pas cu pas)
Avantaj:
² Randament ridicat, în comparaţie cu buclă deschisă stepper motor, hibrid servo produse poate fi îmbunătăţită viteza de 30 %
² Funcţionează fără probleme
² Încălzire scăzut şi zgomot redus
